Контроллер Dixell XR60CH с 2-мя датчиками

Контроллер Dixell XR60CH -5N0C1 NTC R=5+8+20+2NG6/1.5 230V с 2-мя датчиками это микропроцессорный контроллер, подходящий для применения в средне или низкотемпературных холодильных установках с вентиляцией. У него есть 3 релейных выхода для управления компрессором, вентилятором, оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Он также снабжен тремя входами датчиков NTC или PTC, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором, третий датчик, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как четвертый датчик температуры. Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU , такой как блоки мониторинга Dixell семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

Технические характеристики:
Корпус: самозатухающий пластик ABS

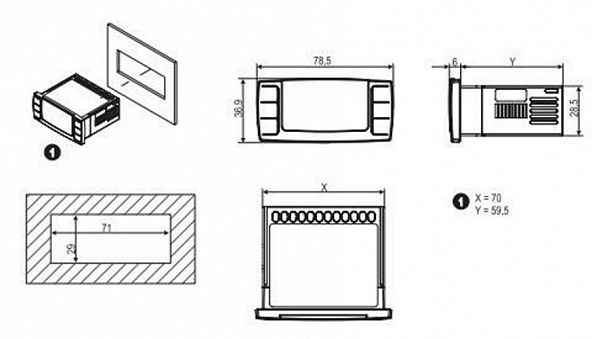

Размер: спереди 32x74 мм; глубина 60 мм
Монтаж: на панель в вырез размером 71х29 мм
Защита: IP20; Защита лицевой панели: IP65
Соединения: Клеммная колодка с зажимами под винт, сечение провода  2,5мм2.
Электропитание: согласно модели: 12В пер./пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т. 10%, 50/60Гц, 110В пер.т. 10%, 50/60Гц

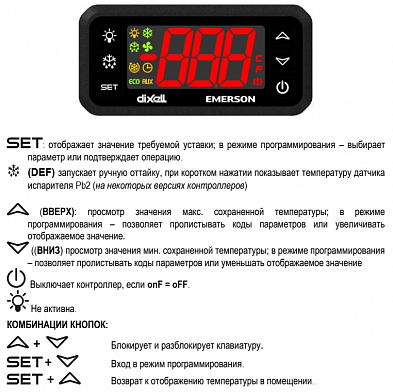

Дисплей: 3 цифры, красные светодиоды высотой 14,2 мм; Входы: до 4 датч. NTC или PTC
Цифровой вход: контакты без напряжения

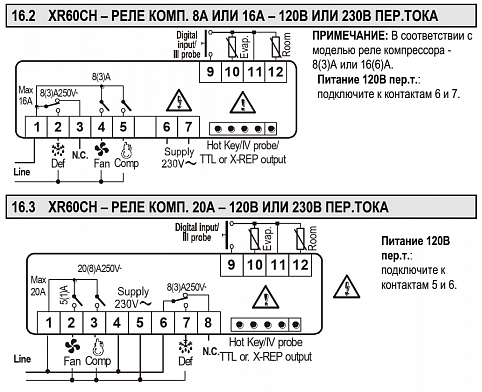

Релейные выходы: компрессор SPST 8(3)А, ~250В; SPST 16(6)А ~250В или 20(8)А ~250В
оттайка: SPDT 8(3)А, ~250В
вентилятор: SPST 8(3)А, ~250В или SPST 5(2)А
Сохранение данных: в энергонезависимой памяти (EEPROM)
Класс применения: 1B; Степень загрязнения окр. среды: 2; Класс ПО: A.
Макс. допустимое импульсное напряжение: 2500В; Категория Перенапряжения: II
Рабочая температура: 0÷60°C
Температура хранения: -30÷85°C
Относительная влажность: 2085% (без конденсации)
Диапазон измерения и регулирования: NTC-датчик: -40÷110°C (-40÷230°F)
PTC-датчик: -50÷150°C (-58÷302°F)
Разрешение: 0,1°C или 1°C, 1°F (выбирается)
Точность (окруж. темп. 25°C): ±0,7°C ±1 знак

Инструкция Контроллер Dixell XR60CH
