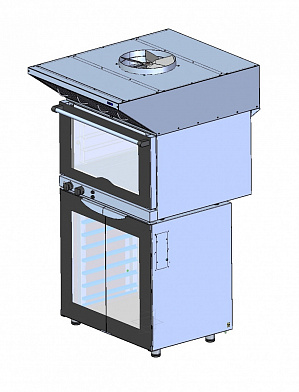

Зонт вытяжной встраиваемый Abat ЗВВ-4-6/4 для конвекционных печей КЭП-4

Зонт вытяжной встраиваемый Abat ЗВВ-4-6/4 для конвекционных печей КЭП-4 используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе
вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

Основные характеристики:
Совместимое изделие КЭП-4
Суммарная мощность зонта - 120 Вт
Напряжение - 230В
Тип фильтра лабиринтный
Воздухопроизводительность - 1400 м3/ч
Скорость движения воздуха в рабочей зоне зонта - 0,4 м/с
Количество установленных вентиляторов - 1 шт.
Количество установленных лабиринтных фильтров - 2 шт.
Габаритные размеры - 800х1040х251(323) мм
Масса - 27 кг.

Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе
о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

Зонт ЗВВ-4-6/4 устанавливают на конвекционную печь типа КЭП-4 и подсоединяют к конвекционной печи с помощью кабеля питания (2 м, с заземлением). Зонт фиксируется с
помощью уголков и болтов М5 к задней стенке конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым
патрубком и хомутами). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.
